Атлет 3.120Д — трассоискатель с функцией сохранения GPS/ГЛОНАСС координат
В наличии
Трассопоисковый комплект для обнаружения подземных кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.
Встроенный GPS/ГЛОНАСС-модуль сохраняет координаты найденных коммуникаций. Комплект позволяет определять глубину залегания до 10 м и трассировать коммуникации на расстоянии до 10 км.
-
Технические характеристики
Диапазон частот 0,04…8 кГц, 100(120), 1024, 200…9999 Гц, 32768 Гц, 50(60), 512, 512 Гц, 8…40 кГц, 8192, выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания, выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память Питание 11…14 В, 22…28 В, 4…7 В: 4 элемента тип «С», внешний аккумулятор (Power Bank — опция), выходное напряжение 15 В, выходной ток 15 А max, два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач Время непрерывной работы 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В), 20, 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) Динамический диапазон входных сигналов 120 дБ Количество встроенных датчиков 4 Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц) 5 мкА на расстоянии 1 м Объем памяти модуля GPS 2300 «точек» Подключаемые внешние датчики CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) Управление чувствительностью автоматическое — для 2D отображения «Трасса»; полуавтоматическое / ручное (по выбору) — для режимов «График», «График+», «MIN&MAX» и «Зонд»; автоматическое / ручное (по выбору) — для режима «2 частоты» Определение глубины залегания трассы 0…10 м; автоматически в режиме «Трасса»; по нажатию кнопки в режиме «Зонд» Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала 0,01…9,99 А; автоматически в режиме «Трасса» Точность определения оси коммуникации, в % от глубины залегания ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка Индицируемые параметры 2D визуализация положения трассы относительно прибора; глубина залегания трассы; ток сигнала; графики уровня сигнала; сила сигнала; параметры настройки и управления, все питающие напряжения; режимы и установки; ресурс питания; напряжение на выходе; ток в нагрузке; сопротивление нагрузки; мощность в нагрузке Звуковая индикация встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок Автоматическое отключение питания при бездействии для экономии заряда после 30 минут Диапазон температур эксплуатации / хранения -20…+60°С / -30…+60°С Степень защиты корпуса IP54 Режим 1 непрерывный «НП» Режим 2 кратковременные посылки «ПР» (прерывистый): длительность импульса — 100 мс; частота следования импульсов — 1 Гц Режим 3 двухчастотный «2F» (одновременная генерация): первая частота — 1024 Гц; вторая частота — 8192 Гц; соотношение амплитуд первой и второй частот — 4:1 Режим 4 генерация ударных импульсов «УР» (ударный режим): частота следования импульсов — 30, 60 или 120 уд./мин. Максимальный выходной ток в ручном режиме — кратковременные посылки 15 А Задаваемый для автосогласования выходной ток десять предустановленных значений в диапазоне 0,1…9,9 А; могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память Максимальное выходное напряжение с добавлением внешнего аккумулятора 12 В 330 (260 при «2F») В Максимальное выходное напряжение при питании от сетевого блока 110 (90 при «2F») В Максимальная выходная мощность при автономном питании или от внешнего аккумулятора 21 В 150 Вт непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 Вт импульсы на 0,8…200 Ом Максимальная выходная мощность с добавлением внешнего аккумулятора 12 В 200 Вт непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 Вт импульсы на 1,3…300 Ом Максимальная выходная мощность от сетевого блока (СБП) 100 Вт на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F» Допустимое сопротивление нагрузки любое (0…∞); ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках Согласование с нагрузкой автоматическое, обеспечивающее достижение заданного тока в нагрузке; ручное (кнопками «Вверх» или «Вниз») Ресурс питания при 0ºС — импульсные посылки одной частоты 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В); 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) Ресурс питания при 0ºС — генерация ударных импульсов с максимальной частотой 80 уд./мин. 25 (при силе удара «С2» автономно или «С3» с доп. акк.); 62 (при силе удара «С1» автономно) Время зарядки полностью разряженных автономных аккумуляторов не более 8 ч Автоматические функции выбор оптимального режима питания; автосогласование; автоматический выбор выходной мощности; программа управления передающей антенной; встроенное автоматическое зарядное устройство; автоотключение питания при простое (1 мин.) Автоматические выключения генерации (зарядки) при разряде аккумуляторов ниже допустимой нормы; при несоответствии внешнего напряжения режиму зарядки; при превышении допустимого потребляемого тока; при отключении внешнего питания в процессе генерации; при коротком замыкании выхода; при несоответствии режима генерации наличию/отсутствию антенны на выходе Типы подключаемых нагрузок при генерации «SIN» непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря-заземлителя; индуктивное подключение с передающей антенной на частоте 8192 Гц; индуктивное подключение с передающими клещами Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80% Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации; работа под дождем с закрытой крышкой; «Интуитивный» интерфейс Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 класс А Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС Максимальная мощность, подводимая к «рамке», не более 10 Вт Модуль полного комплексного сопротивления на частоте 8192 Гц 36 Ом Тип корпуса пластмассовый, герметичный -
Описание
Трассопоисковый комплект для поиска подземных коммуникаций: кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.
В составе комплекта — приемник-моноблок с большим ЖК-дисплеем. На экран выводится изображение трассы; прибор автоматически рассчитывает глубину залегания коммуникации до 10 м и величину тока в линии.
Встроенный GPS/ГЛОНАСС-модуль определяет и записывает координаты нахождения коммуникации. Режим «Зонд» предназначен для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Подключение к искомой трассе возможно контактным и бесконтактным способом.
Назначение. Определение местоположения и глубины залегания скрытых подземных коммуникаций; трассировка с использованием генератора на расстояние до 10 км; поиск электрических кабелей под напряжением и мест пересечения трубопровода и кабеля; определение мест повреждения кабельных линий; обследование участков перед земляными работами; запись GPS/ГЛОНАСС-координат и составление карт найденных коммуникаций. Неметаллические коммуникации можно трассировать с помощью дополнительного внутритрубного генератора.

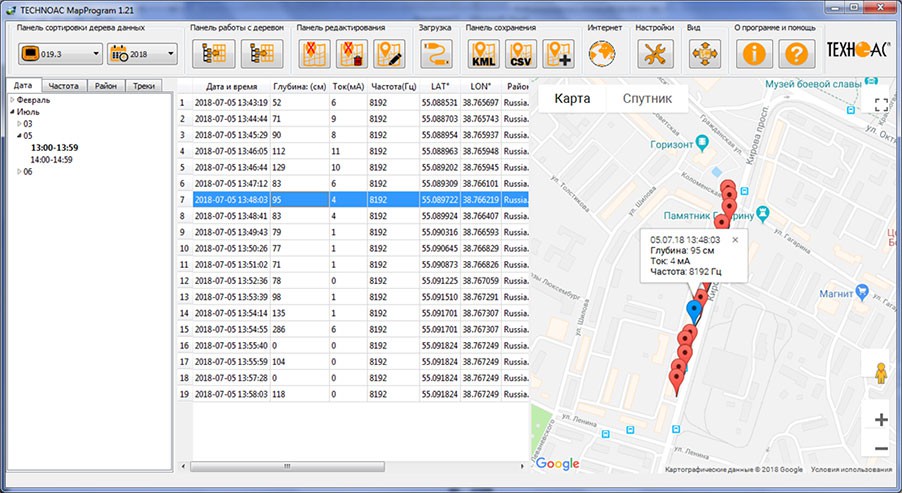

Программа MapProgram. Предназначена для считывания сохранённых точек с прибора АП-019.3, отображения их на картах Google Maps и Яндекс, построения трека и сохранения его в базу данных, KML- или CSV-файл. Для передачи данных прибор подключается к компьютеру кабелем USB. Вся необходимая информация для работы с программой содержится в разделе «Справка».
Системные требования к компьютеру для MapProgram. Операционная система: Windows XP, 8.1, 8, 7, Vista или 10 (32/64 Bit); процессор Pentium 4 1.5 GHz или Athlon XP 1500+ и выше; оперативная память 1 GB RAM; 300 MB свободного места на диске.
Программа Менеджер АП-019. Предназначена для считывания сохраненных точек с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображения их на карте, построения трека и экспорта в KML, CSV, XLSX и DXF. Вся необходимая информация для работы с программой содержится в разделе «Справка».
Системные требования к компьютеру для Менеджера АП-019. Windows 7/10/11 (32/64 Bit), Intel Core 2 Duo или Phenom II x4/x6 и выше, 2 GB оперативной памяти, 500 МБ свободного места на диске.
-
Особенности

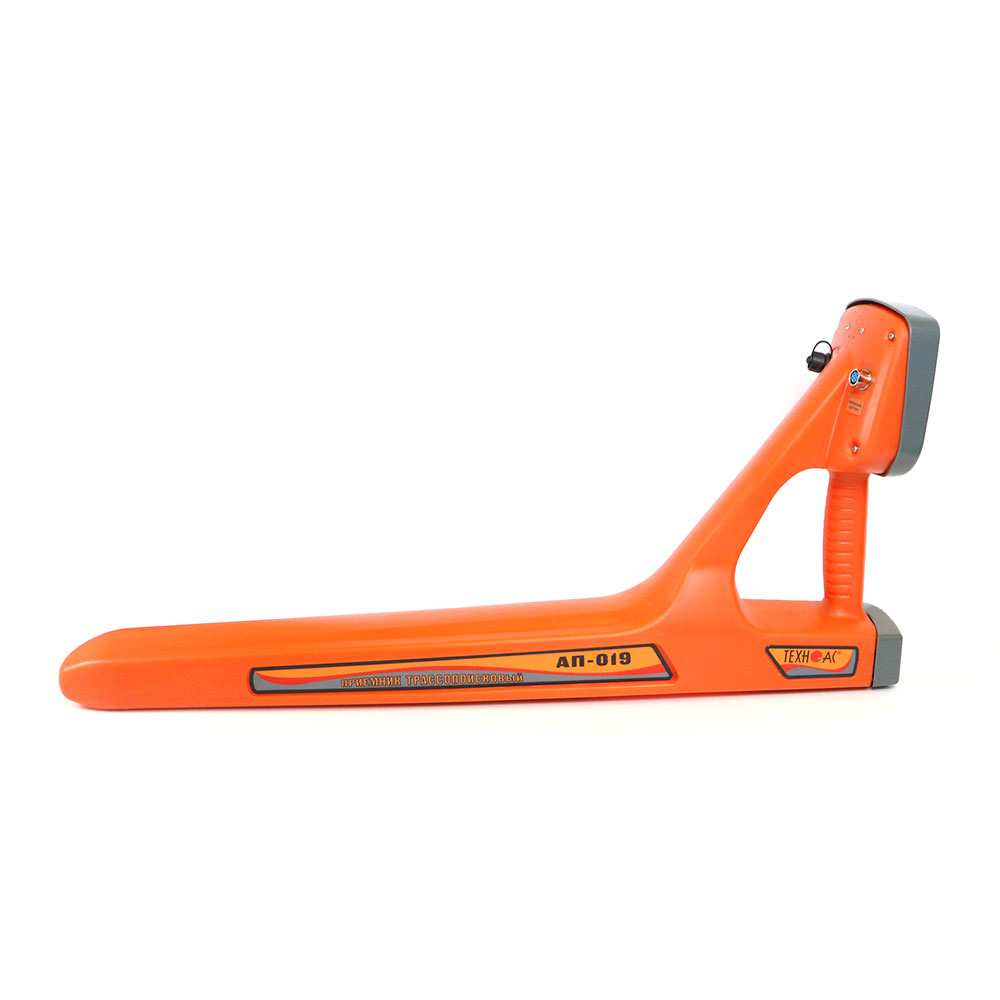

Приемник АП-019.3.
- Современный цифровой трассопоисковый приемник-моноблок; изображение трассы выводится на экран.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат коммуникации.
- Режим «Зонд» для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Режимы отображения «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков. Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank; при отрицательных температурах внешний аккумулятор можно размещать под одеждой оператора.
Генератор АГ-120ТМ.
- Автоматическое согласование по заданному току в нагрузке помогает получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный прибор может комплектоваться поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности; встроенный «мультиметр выхода» показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток — до 15 А; высокое выходное напряжение — 220 В автономно и 330 В с дополнительным аккумулятором.
- Работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду, в том числе просмотра параметров с закрытой крышкой.
Функциональные возможности приемника в различных режимах.

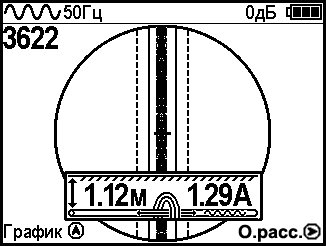

Режим «Трасса». На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск происходит в полуавтоматическом режиме.

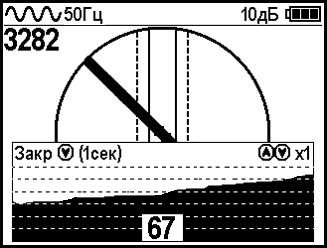

Режим «График». Дополнительно отображается график изменения уровня сигнала на рабочей частоте. Режим удобен при слабом сигнале или искажённом электромагнитном поле.

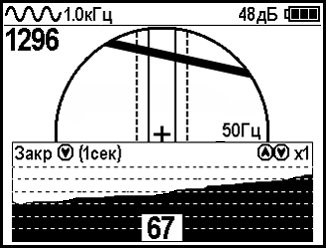

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

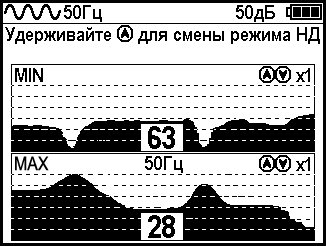

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет точно локализовать коммуникацию и находить центры нескольких коммуникаций, расположенных близко друг к другу.

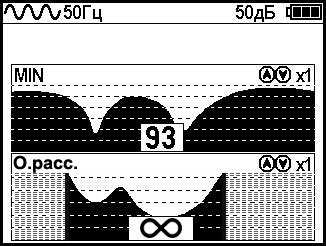

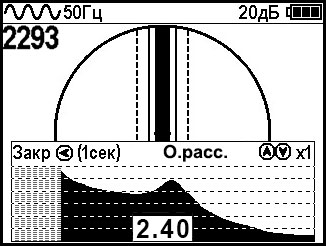

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких близко расположенных коммуникаций.

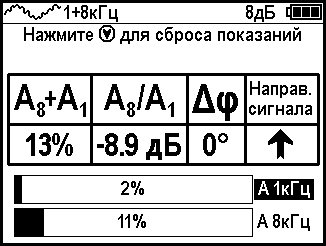

Режим «2-частоты». Реализована опция «свой-чужой»; также возможна диагностика состояния кабелей и изоляции трубопроводов с внешним генератором.
Привязка к карте с помощью GPS/ГЛОНАСС. В оперативной памяти приемника сохраняются дата, время, текущие координаты и измеренные параметры точек магистрали: глубина залегания и величина тока. Данные переносятся на ПК для построения трека, сохранения в базу данных, KML- или CSV-файл.
-
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
-

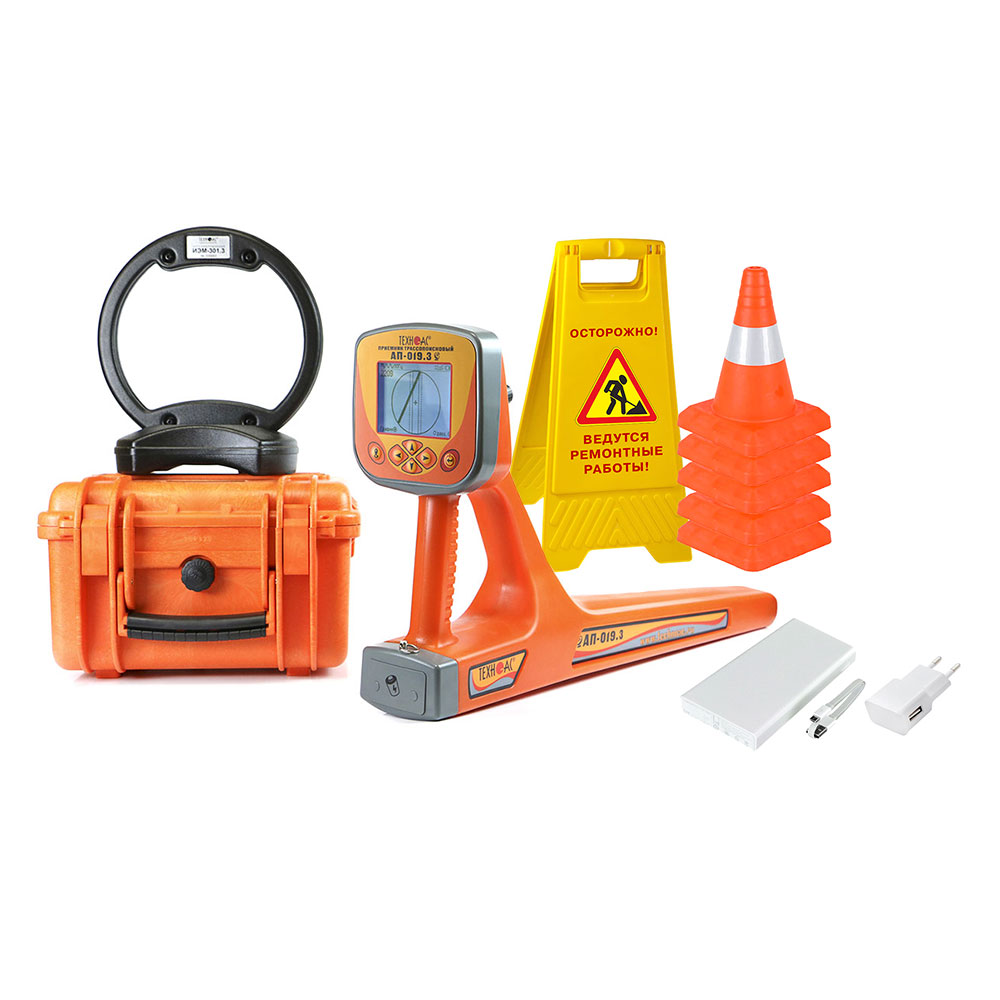

Комплектация
- Трассопоисковый приемник АП-019.3 — 1 шт.
- Генератор АГ-120ТМ — 1 шт.
- Устройство зарядное AG120.02.100 — 1 шт.
- Индукционная антенна ИЭМ-301.3 — 1 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Колпачок изоляционный d=8 мм — 2 шт.
- Батарейки — 4 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для генератора АГ-120ТМ (чехол 53181) — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Power Bank, 10 000 mAh — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация. Комплект аккумуляторов и зарядное устройство для приемника АП-019.
-
