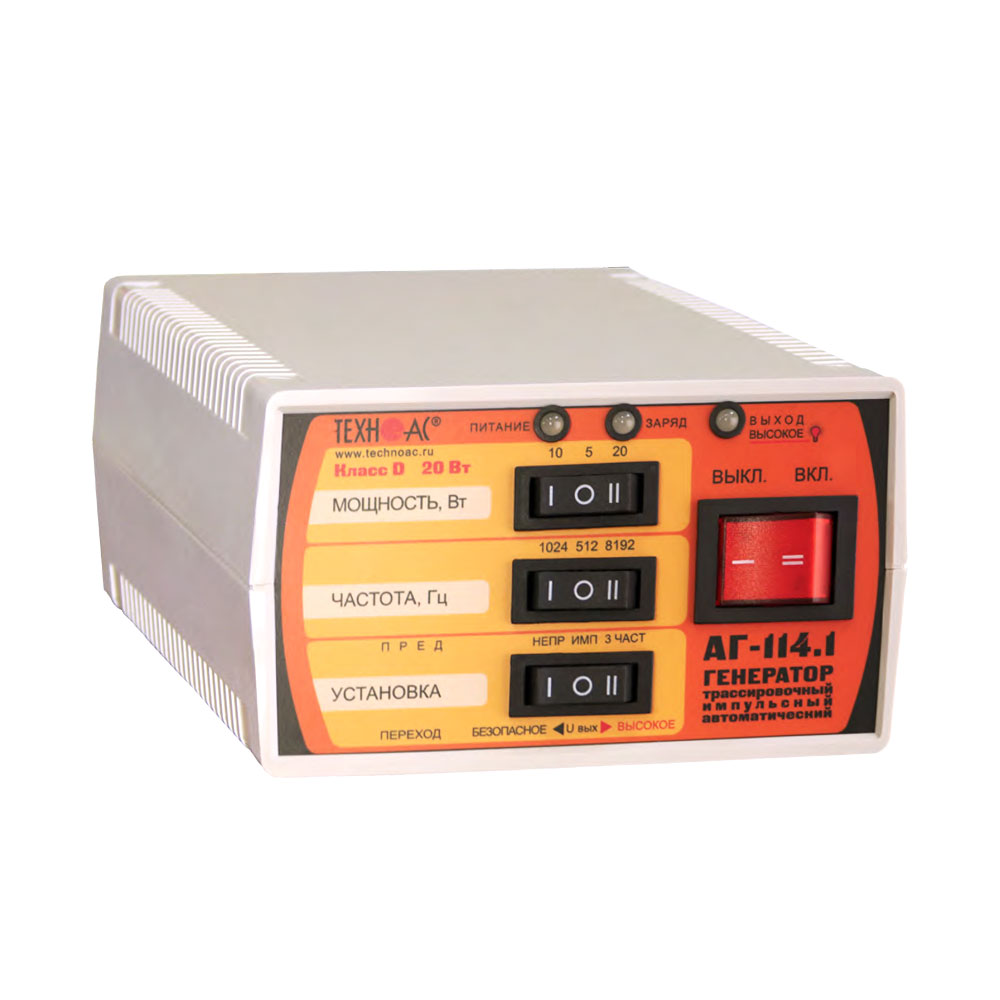

АГ-114.1 — генератор трассировочный

В наличии

109 650 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Частота	1, 1024±0.5, 2, 512±0.25, 8192±4
  Мощность, Вт	10±2.5, 20, 20±5, 5±1.25
  Максимальное напряжение	72
  Питание	11…15, 12, 15 В, 4 А max
  Режимы генерации (режим 1)	непрерывный
  Режимы генерации (режим 2)	импульсные посылки
  Режимы генерации (режим 3)	импульсный трехчастотный
  Длительность импульса, мс (режимы 2 и 3)	100
  Допустимое сопротивление нагрузки, Ом	любое
  Диапазон сопротивлений согласованной нагрузки, Ом (мощность 3)	0.3…250
  Напряжение на выходе, В (ограниченное по умолчанию)	36
  Согласование с нагрузкой	автомат., 20-ти ступенчатое
  Время согласования максимальное, не более, с	12
  Емкость встроенного аккумулятора, Ач	2.2
  Время зарядки штатного аккумулятора, не более, ч	5
  КПД импульсного выходного усилителя мощности, %	80
  Время импульсной генерации при максимальной выходной мощности, ч	>5

• Описание

  Генератор трассировочный импульсный автоматический «АГ-114.1» предназначен для создания распространяющихся сигналов (колебаний) в трассах скрытых коммуникаций при активном методе трассопоиска. Прибор создает в исследуемой коммуникации переменный синусоидальный ток (постоянно или кратковременными посылками), необходимый для определения ее местоположения.

• Особенности

  Выбранная выходная мощность (5 Вт на 1…1000 Ом, 10 Вт на 1…500 Ом, 20 Вт на 1…250 Ом) выдается автоматически. Возможность работы на столь высокие сопротивления нагрузки позволяет трассировать весьма протяженные коммуникации. Низкая мощность обеспечивает энергосбережение и малые «перенаводки» на соседние объекты, высокая мощность — высокую дальность трансляции и обнаружения.

  Три режима генерации:

  • импульсный — основной высокоэкономичный режим с высокой разборчивостью на фоне помех;
  • непрерывный — дополнительный низкоэкономичный режим для краткосрочных специальных измерений;
  • трехчастотный — режим, обеспечивающий выбор оптимальной частоты на удаленном приемнике без переключения передатчика (генератора).

  Три частоты генерации: 512 Гц, 1024 Гц, 8192 Гц. Ниже частота — меньше «перенаводки» на соседние объекты, выше частота — выше дальность обнаружения.

  Компактная автономная конструкция с выходной мощностью 20 Вт обеспечивается применением технологии «CLASS D (BD)» — импульсного выходного усилителя мощности с КПД 80%. Встроенный аккумулятор емкостью 2,2 Ач обеспечивает импульсную генерацию в течение более 5 часов при максимальной выходной мощности 20 Вт.

  Предусмотрена возможность работы с подпиткой от зарядного устройства или увеличения ресурса времени путем подключения внешнего аккумулятора.

  Система органов управления и индикации содержит 4 больших клавишных переключателя и 2 светодиода с подписями и символами. Прибор не требует постоянного надзора, контроля параметров и частых оперативных переключений. При существенных изменениях сопротивления нагрузки в процессе генерации прибор автоматически перенастраивается.

  Индикация напряжения питания и выходной мощности осуществляется двумя трехцветными светодиодами: зеленый цвет — параметр в норме, желтый — ниже нормы, красный — выше нормы. Мерцание индикатора определенным цветом обозначает автовыключение генерации вследствие соответствующего отклонения от нормы.

  Алгоритм управления: выбрать режим, мощность и частоту, затем включить прибор. Устройство оснащено автоматикой и несколькими степенями защиты от различных недопустимых факторов.

  По умолчанию возрастание выходного напряжения ограничено на безопасном для человека уровне. При необходимости ограничение можно временно снять до окончания сеанса при условии принятия соответствующих мер безопасности. Наличие опасного напряжения на выходе отображается красными вспышками выходного индикатора.

• Документы

  • Руководство по эксплуатации генератора трассировочного АГ-114.1
  • Сертификат соответствия ГОСТ Р ИСО 9001-2026
  • Паспорт на генератор трассировочный АГ-114.1

• Доставка

  Транспортная компания. Деловые линии, СДЭК, ЭНЕРГИЯ, DPD. Стоимость рассчитывается отдельно.

  Самовывоз. Бесплатно. С 9:00 до 16:00 по адресу Московская область, г. Коломна, ул. Октябрьской революции, д. 406.

• Комплектация

  • Генератор трассировочный АГ-114.1 — 1 шт.
  • Источник питания AG114M.02.020 — 1 шт.
  • Кабель внешнего питания АГ120.02.020 — 1 шт.
  • Кабель выходной АГ120.02.050 — 1 шт.
  • Индукционная антенна ИЭМ-301.3 — 1 шт.
  • Штырь заземления АГ110.02.004 — 1 шт.
  • Контакт магнитный АГ120.02.090 — 1 шт.
  • Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
  • Сумка для генератора АГ-114.1 (чехол 53163) — 1 шт.
  • Руководство по эксплуатации — 1 шт.
  • Паспорт — 1 шт.
